Android系统架构

日期:2015-12-30 15:30:00     阅读:830     文章来源:源美网络     标签:Android系统,Linux内核层,深圳网页设计【源美设计】

Android是Goodle公司推出的一款智能手机平台,该平台本身是基于Linux内核的,图1-1展示了系统的架构;

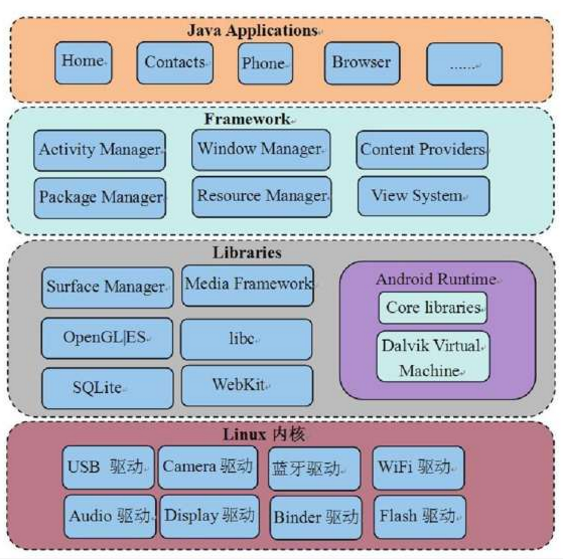

图 1-1 Android系统架构


从上面图中可以看出,Android系统大体可分为四层,从下往上依次是:

Linux内核层:包含了Linux内核和一些驱动模块(比如USB驱动、Camera驱动、蓝牙驱动等)。目前Android2.2(代号为Froyo)基于Linux内核2.6版本。

Libraries层:这一层提供动态库(也叫共享库)、Android运行时库、Dalvik虚拟机等,从编程语言角度来说,这一层大部分都是用C或C++写的,所以也可以简单的把它看成是Native层。

Framework层:这一层大部分用Java语言编写,它是Android平台上Java世界的基石。

Applications层:与用户直接交互的就是这些应用程序,它们都是用Java开发的。

从上面的介绍可看出,Android系统的最大特点之一就是搭建了一个被广大Java开发者热捧的Java世界,但这个世界并不是空中楼阁,它的运转依赖于另一个被Google极力隐藏的Native世界,两个世界的交互关系可用图1-2表示:

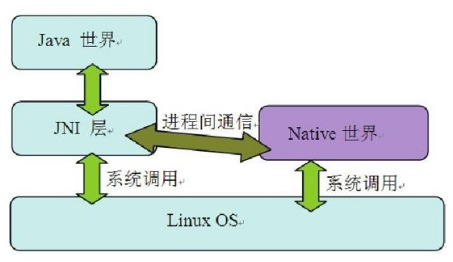

图 1-2 Java世界和Native世界交互

从上图可知:

Java虽具有与平台无关的特性,但Java和具体平台之间的隔离却是由JNI层来实现的,Java是通过JNI层调用Linux OS中的系统调用来完成对应的功能的,例如创建一个文件或一个Socket等。


除了Java世界外,还有一个核心的Native世界,它为整个系统高效和平稳的运行提供了强有力的支持,一般而言,Java世界经由JNI层通过IPC方式与Native世界交互,而Android平台上最为神秘的IPC方法就是Binder了,除此之外,Socket也是常用的IPC方式。这些内容在后面的代码中可以分析到。



Native层包括init、Audio系统(包括AudioTrack、AudioFlinger和AudioPolicyService)、Surface系统(包括Surface和SurfaceFlinger)、常用类(包括RefBase、sp、wp等)、Vold和Rild。

Java Framework层包括Zygote、System_server以及Jaca中的常用类(包括Handlier和Looper等)

Java Application层包括MediaProvider和Phone。
